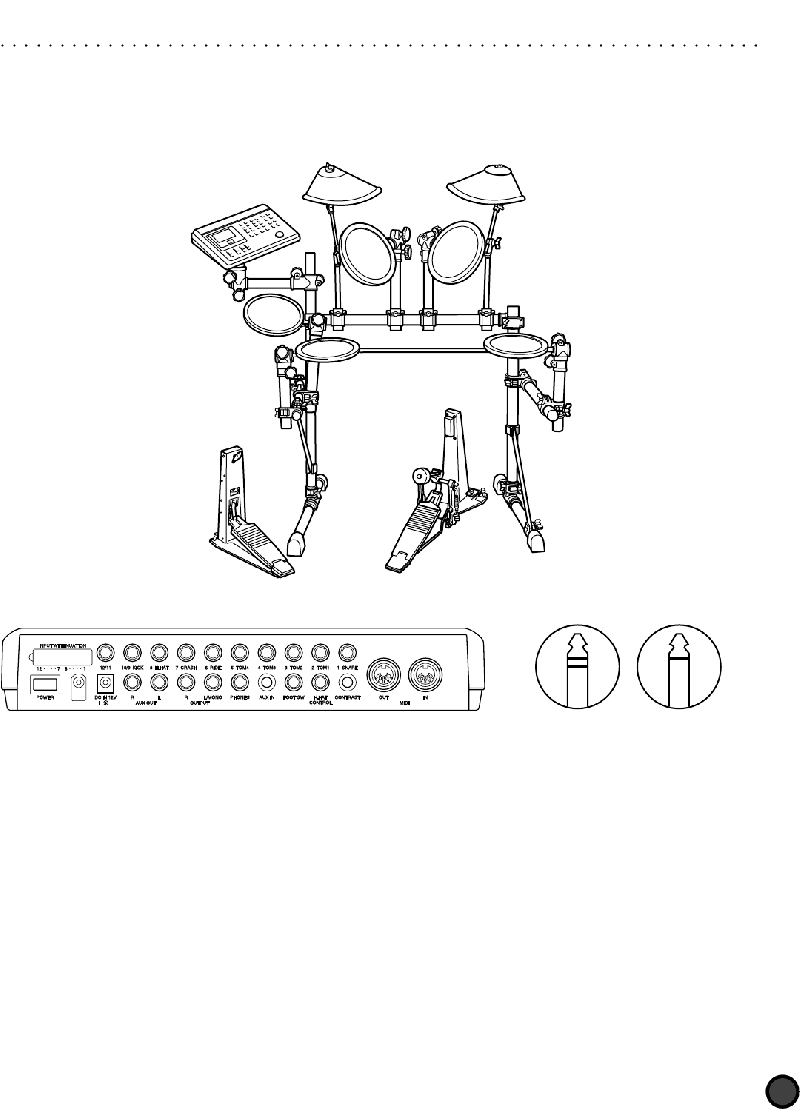

DTX Version 2 — システムアップグレードインフォメーションガイド

! DTXドラムトリガーモジュール本体 (電源アダプターPA-1207)

" スネア (TP80S)

TP80S の箱に入っているステレオケーブルを使って、1 SNARE

へ接続してください。

＊プラグの形状がL字型の方をTP80Sへ接続してください。(以

下同様)

# タム 1 (TP80)

TP80 の箱に入っているモノラルケーブルを使って、2 TOM1

へ接続してください。

$ タム 2 (TP80)

TP80 の箱に入っているモノラルケーブルを使って、3 TOM2

へ接続してください。

% タム 3 (TP80)

TP80 の箱に入っているモノラルケーブルを使って、4 TOM3

へ接続してください。

& ハイハット用 (TP80)

TP80 の箱に入っているモノラルケーブルを使って、8 H.HAT

へ接続してください。

' サイドシンバル (PCY80S)

PCY80Sの箱に入っているステレオケーブルを使って、7 CRASH

へ接続してください。

( トップシンバル (PCY80)

PCY80 の箱に入っているモノラルケーブルを使って、6 RIDE へ

接続してください。

) ハイハットコントローラー (HH80)

HH80 の箱に入っているステレオケーブルを使って、H.HAT

CONTROL へ接続してください。

* キックパッド (KP80)

KP80 の箱に入っているモノラルケーブルを使って、10/9 KICK

へ接続してください。

＊取扱説明書の 9 ページにも接続例の説明があります。

ステレオプラグ モノラルプラグ

TP80S

PCY80S

HH80

TP80

PCY80

KP80

DTX リアパネル

DTX に関する FAQ (Frequently Asked Question)

ここでは、すでにDTXをご利用いただいているユーザーの方からよく尋ねられる疑問点(FAQ)に関して、いくつかの注意点や解決方法をまとめ

てあります。

DTX と各パッドの結線のしかた(スタンダードセット)

1

2

34

5

6

78

9

)
